กระบอกไฟฟ้า (หรือที่รู้จักกันในชื่อแอคชูเอเตอร์ไฟฟ้าหรือแอคทูเอเตอร์เชิงเส้น) เป็นองค์ประกอบการสั่งงานที่มีความแม่นยำในระบบอัตโนมัติทางอุตสาหกรรมที่แปลงการเคลื่อนที่แบบหมุนของมอเตอร์ไฟฟ้าเป็นการเคลื่อนที่แบบลูกสูบเชิงเส้นผ่านกลไกการส่งผ่านเชิงกลที่มีความแม่นยำ
พูดง่ายๆ ก็คือ เป็นการผสมผสานคุณลักษณะการทำงานของกระบอกสูบนิวแมติกและกระบอกไฮดรอลิกแบบดั้งเดิมเข้าด้วยกัน แต่ใช้ไฟฟ้าเป็นแหล่งพลังงานโดยตรง ทำให้ได้การเคลื่อนที่เชิงเส้นที่สะอาดขึ้น แม่นยำยิ่งขึ้น และควบคุมได้มากขึ้น
ส่วนประกอบหลักและหลักการทำงาน
กระบอกสูบไฟฟ้าส่วนใหญ่ประกอบด้วยสี่ระบบย่อยที่ทำงานร่วมกันเพื่อทำการแปลงพลังงานไฟฟ้าเป็นพลังงานกลได้อย่างแม่นยำ
ระบบขับเคลื่อน:โดยทั่วไปจะใช้เซอร์โวมอเตอร์ AC หรือสเต็ปเปอร์มอเตอร์เพื่อให้พลังงานในการหมุน บางรุ่นมีเกียร์ทดเพื่อเพิ่มแรงบิด
ระบบส่งกำลัง:นี่คือองค์ประกอบหลัก น็อตคู่-จะแปลงการเคลื่อนที่แบบหมุนของมอเตอร์เป็นการเคลื่อนที่เชิงเส้นของน็อต (ลูกสูบ) ประเภททั่วไป ได้แก่ บอลสกรู (ประสิทธิภาพสูง ความแม่นยำสูง) สกรูลูกกลิ้งดาวเคราะห์ (รับน้ำหนักมาก ความแม่นยำสูง) และลีดสกรู (ความเร็วต่ำ - ล็อคตัวเอง)
ระบบนำทาง:รางนำหรือปลอกนำในตัว-ช่วยให้ก้านลูกสูบเคลื่อนตัวได้อย่างราบรื่นและไม่โก่งตัว
ระบบควบคุม:รวมถึงตัวเข้ารหัส เซ็นเซอร์ ฯลฯ ที่ตรวจสอบตำแหน่ง ความเร็ว แรงผลักดัน และข้อมูลอื่นๆ ในแบบเรียลไทม์ และป้อนกลับไปยังตัวควบคุม ซึ่งช่วยให้สามารถควบคุม-วงปิดได้
กระบวนการทำงาน:หน่วยควบคุม (เช่น PLC) ส่งคำสั่ง → ไดรเวอร์เซอร์โวขับเคลื่อนมอเตอร์เพื่อหมุน → สกรูแปลงการหมุนเป็นการเคลื่อนที่เชิงเส้นของน็อต → ตัวเข้ารหัสให้การตอบสนองตำแหน่งตามเวลาจริงเพื่อให้การควบคุมวงรอบปิดที่แม่นยำสมบูรณ์
กระบอกไฟฟ้าประเภทต่างๆ
กระบอกไฟฟ้าสามารถจำแนกได้จากหลายมุมมอง:
โดยกลไกการส่งสัญญาณ: ประเภทบอลสกรู (ใช้กันอย่างแพร่หลาย); ประเภทสกรูลูกกลิ้งดาวเคราะห์ (งานหนักมาก-มีความแม่นยำสูง) ประเภทลีดสกรู (ความเร็วต่ำ - ล็อคตัวเอง)
ตามประเภทของมอเตอร์: ประเภทเซอร์โวมอเตอร์ (ความแม่นยำสูง/ความเร็ว กระแสหลัก); สเต็ปเปอร์มอเตอร์ประเภท (คุ้มค่า-มีประสิทธิภาพเมื่อมีความแม่นยำปานกลาง) ประเภทมอเตอร์กระแสตรง/ไฟฟ้ากระแสสลับ
โดยการกำหนดค่าการติดตั้ง: แบบอินไลน์ (กะทัดรัด); พับ/ขนาน (ความยาวโดยรวมสั้น ประหยัดพื้นที่) แนวตั้ง (ความยาวโดยรวมสั้นมาก)
โดยรูปแบบการเคลื่อนไหว: ก้านลูกสูบแบบ (การกดแบบเดิม-); โต๊ะเลื่อน / แบบไม่มีก้าน (โต๊ะเลื่อนเลื่อนได้ รับน้ำหนักได้สูงกว่า)
โดยการรวมกล้องส่องทางไกล: สเตจเดียว-และหลาย-สเตจ (อัตราระยะชักมากขึ้นแต่ความสามารถในการรับน้ำหนักลดลง)

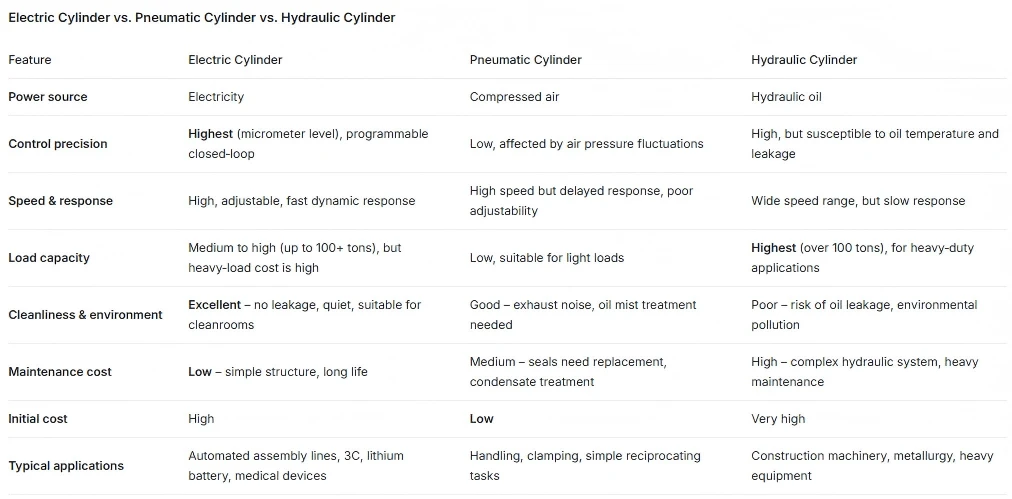

ข้อดีข้อเสียและการเปรียบเทียบ
ข้อดีที่สำคัญของกระบอกสูบไฟฟ้า
ความแม่นยำของตำแหน่งสูง:การควบคุมเซอร์โวแบบวงปิดมีความสามารถในการทำซ้ำ ±0.01 มม. หรือ ±0.005 มม. ซึ่งเกินกว่ากระบอกสูบนิวแมติกมาก
ประหยัดพลังงานและสะอาด:ใช้พลังงานเฉพาะระหว่างการเคลื่อนไหวเท่านั้น การใช้พลังงานเพียง 10 30% ของระบบนิวแมติก ไม่เสี่ยงน้ำมันรั่ว มีความสะอาดสูง
ยืดหยุ่นและควบคุมได้:สามารถตั้งโปรแกรมความเร็ว ตำแหน่ง และแรงผลักดันได้ บูรณาการกับ PLC/PC ได้ง่ายเพื่อการผลิตที่ยืดหยุ่น
การบำรุงรักษาต่ำ:โครงสร้างเรียบง่าย อัตราความล้มเหลวต่ำ จำเป็นต้องหล่อลื่นและทำความสะอาดเป็นประจำเท่านั้น อายุการใช้งานยาวนาน
การทำงานที่ราบรื่นและเงียบ:ระบบกันกระแทกแบบอิเล็กทรอนิกส์ ไม่มีแรงกระแทกหรือเสียงรบกวนจากท่อไอเสีย การสั่นสะเทือนต่ำมาก
การปรับตัวที่แข็งแกร่ง:การปิดผนึกที่ดี ระดับการป้องกันสูงถึง IP66; ทำงานได้อย่างน่าเชื่อถือในสภาพแวดล้อมที่รุนแรง
ข้อจำกัด
ต้นทุนเริ่มต้นที่สูงขึ้น:ต้นทุนรวมของกระบอกสูบไฟฟ้า เซอร์โวไดรฟ์ และระบบควบคุมมักจะสูงกว่าต้นทุนของกระบอกสูบนิวแมติกที่เทียบเท่ากัน
ทนต่อแรงกระแทกไม่ดี:ส่วนประกอบภายในที่มีความแม่นยำ เช่น บอลสกรู มีความไวต่อแรงกระแทก ไม่เหมาะกับการใช้งานที่มีการกระแทกบ่อยครั้ง
ไวต่อการโอเวอร์โหลด:มอเตอร์และไดรฟ์มีระบบป้องกันการโอเวอร์โหลด แต่ต้องพิจารณาโหลดอย่างระมัดระวังระหว่างการเลือก เพื่อหลีกเลี่ยงสัญญาณเตือนความร้อนสูงเกินไปจากการโอเวอร์โหลดเป็นเวลานาน
ฟิลด์แอปพลิเคชัน
กระบอกสูบไฟฟ้าได้กลายเป็นองค์ประกอบหลักในระบบอัตโนมัติทางอุตสาหกรรมสมัยใหม่โดยใช้ประโยชน์จากข้อดีของมัน:
สายการผลิตอัตโนมัติ:การกด การวางตำแหน่ง การหนีบที่มีความแม่นยำสูง เช่น การกดข้อต่อแบริ่งมอเตอร์ การกดพิน PCB
อิเล็กทรอนิกส์และเซมิคอนดักเตอร์:การจัดการแผ่นเวเฟอร์ การวางชิป การเคลือบหน้าจอ – การดำเนินการที่ต้องการความแม่นยำระดับไมครอน
แบตเตอรี่ลิเธียมและพลังงานใหม่:การควบคุมความตึงและการวางตำแหน่งที่แม่นยำในระหว่างกระบวนการซ้อน การม้วน และการขึ้นรูป
การทดสอบและการวัด:เป็นแพลตฟอร์มทดสอบแบบไดนามิกสำหรับการทดสอบความล้าของวัสดุ การวัดแรงสปริง ฯลฯ
โลจิสติกส์และคลังสินค้า:การยก AGV เครื่องคัดแยก ส้อมรับส่งในคลังสินค้าอัตโนมัติ
การแพทย์และวิทยาศาสตร์เพื่อชีวิต:หุ่นยนต์ผ่าตัด การปรับเตียงทางการแพทย์อย่างแม่นยำ ปั๊มไมโครไซริงค์
หุ่นยนต์อุตสาหกรรม:เป็นแกนเชิงเส้นตรงภายนอก (แกนที่ 7) เพื่อขยายขอบเขตการทำงานของหุ่นยนต์
การบินและอวกาศ:แท่นเคลื่อนที่สำหรับเครื่องจำลองการบิน การวางตำแหน่งส่วนประกอบของเครื่องบิน
